Диаметрі 2000 мм-ден жоғары PE құбырларын іске қосу жабдықтары мен өндіру технологиясының негізгі нүктелері

Ningbo Fangli Technology Co., Ltd. - бұл пластикалық құбырларды экструзиялау жабдықтары, жаңа қоршаған ортаны қорғау және жаңа материалдар жабдықтары бойынша 30 жылдан астам тәжірибесі бар механикалық жабдық өндірушісі. Құрылғаннан бері Fangli пайдаланушының сұранысы негізінде әзірленді. Үздіксіз жетілдіру, негізгі технология бойынша тәуелсіз ҒЗТКЖ және озық технологияларды сіңіру және сіңіру және басқа құралдар арқылы біз импорттық өнімдерді ауыстыру үшін Қытайдың Құрылыс министрлігі ұсынған ПВХ құбырларын экструзиялау желісін, PP-R құбырларын экструзиялау желісін, PE сумен жабдықтау / газ құбырларын экструзия желісін әзірледік. Біз «Чжэцзян провинциясындағы бірінші дәрежелі бренд» атағын алдық.

Урбанизацияның күшеюі және климаттың өзгеруінің әсерінің күшеюі тұщы сумен қамтамасыз ету және ағынды суларды тазарту барған сайын маңызды болып келе жатқанын білдіреді. Бұл сұраныс сақталады және күшейеді деп күтілуде. Көптеген жылдар бойы су шаруашылығындағы пластикалық құбырлардың өнімділігі материалды оңтайландыру, жабдық технологиясын жетілдіру және өндіріс әдістері арқылы жақсарды. Үлкен көлемдегі суды тасымалдау қажеттілігіне байланысты үлкенірек құбыр диаметрлеріне қойылатын талаптар үнемі өсіп келеді.

PE құбырларының сумен жабдықтау және су бұру, газ, ауыл шаруашылығы және атом энергетикасы сияқты әртүрлі салаларда көптеген табысты қолданбалары мен жарнамалық жағдайлары бар. Атап айтқанда, соңғы жылдары атом энергетикасына арналған үлкен диаметрлі, қалың қабырғалы PE құбырлары саласында көптеген жетістіктерге қол жеткізілді, бұл саланың алдыңғы қатарында.

Үлкен диаметрлі құбырларды өндірудегі қиындықтарды қалай шешу керек? Үлкен диаметрлі құбырларды өндіруде қандай жабдық технологиялары мен технологиялық ағымдар қатысады? Үлкен диаметрлі құбырлар үшін болашақ дизайн үрдістері мен қиындықтары қандай? Бүгін біз «Диаметрі 2 метр және одан жоғары PE құбырларын іске қосу жабдықтары мен өндіру технологиясының негізгі нүктелері«.

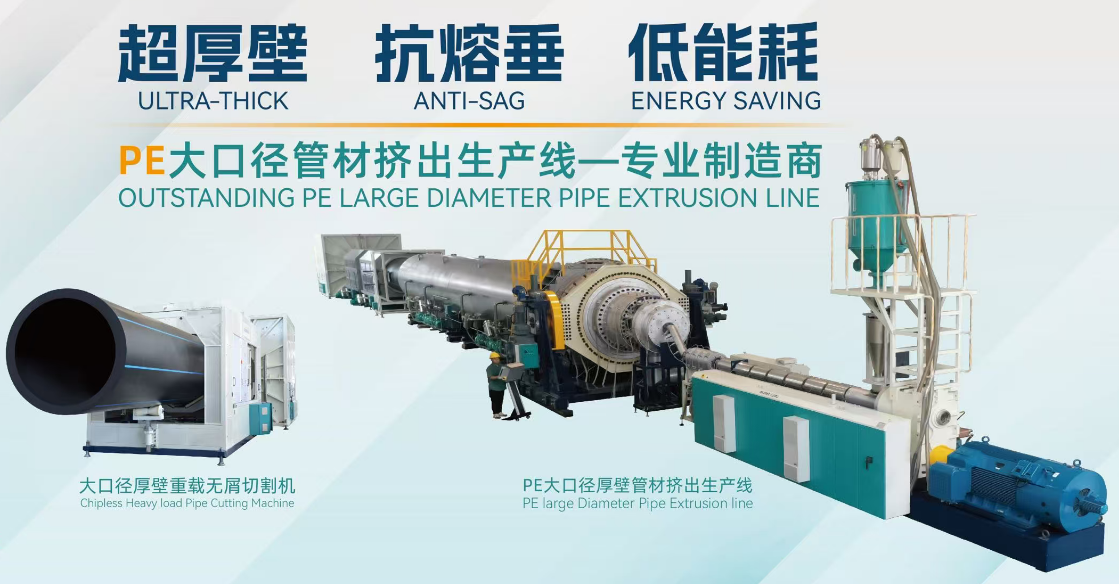

Үлкен диаметрлі PE қалың қабырғалы құбыр экструзия желісі     （max.OD. 3500 мм дейін, макс. SDR 7.4）

I. Жабдықты конфигурациялау және жөндеу

1. Экструдерді таңдау және параметрлері

1.1. Балқыманың біркелкі пластификациясын және жоғары тиімділікті қамтамасыз ету үшін ұзындығының диаметріне қатынасы ≥ 40:1 және бұранданың диаметрі 120 мм болатын жоғары айналу моменті бар бір бұрандалы экструдерді пайдаланыңыз. Материалдың біркелкі пластификациясы мен төмен температурадағы балқыма экструзиясына кепілдік бере отырып, жоғары өнімділікке қол жеткізу керек.

1.2. Балқыма температурасының ауытқуынан туындаған құбыр қабырғасының қалыңдығының ауытқуын болдырмау үшін температураны бақылау дәлдігі ±0,5°C шегінде болуы қажет халықаралық брендтен PLC басқару жүйесін конфигурациялаңыз.

2. Қалып және калибрлеу жүйесі

2.1. Матрица спиральды құрылымды (соғылған легирленген болат + хромдау) қабылдауы керек, температураны дәл реттеу үшін өзегінде аудандастырылған электр жылытуы бар. Үлкен көлемді, ұзын спиральды құрылымдары бар матрицалар балқыма температурасын одан әрі тұрақтандыру үшін спиральды ағын арналарының оңтайландырылған санымен және ауа/майды салқындату құрылымдарымен жабдықталған.

2.2. Калибратор гильзасы мен қалып басы арасындағы қашықтық қысқа болатындай етіп реттелуі керек (әдетте ≤ 5 см) және вакуумдық калибрлеу цистернасындағы су қысымы құбырдағы беткі толқындарды немесе ойықтарды азайту үшін теңестірілуі керек.

2.3. Экструдер мен қалып арасында балқыма температурасын айтарлықтай төмендетуге, HDPE материалының шөгуін жеңуге және құбыр қабырғасының біркелкі қалыңдығын қамтамасыз етуге қабілетті балқыма салқындатқыш/алмастырғыш конфигурациялануы керек.

II. Іске қосу алдындағы дайындық

1. Шикізатты алдын ала өңдеу

Арнайы PE100 немесе одан жоғары сапалы жоғары тығыздықтағы полиэтилен (HDPE) шайырын пайдаланыңыз. Мастер-беттерді араластырған кезде, балқыма көпіршіктері немесе деградацияны болдырмау үшін оны ылғалдылығы ≤ 0,01% дейін кептіріңіз. Мысалы, JHMGC100LST бағасы.

2. Жабдықты алдын ала қыздыру және жөндеу

2.1. Қалып басын жылыту кезең-кезеңімен жүргізілуі керек: бастапқы іске қосу үшін 5-6 сағатқа алдын ала қыздырыңыз (220°С); штамптарды ауыстырған кезде штамптың біркелкі қыздырылуын қамтамасыз ету үшін 4-5 сағат алдын ала қыздырыңыз.

2.2. Калибратордың су тұтқышын орнатқаннан кейін құбыр эксцентристік немесе біркелкі емес қабырға қалыңдығын болдырмау үшін тегістік пен саңылауларды (қате ≤ 0,2 мм) реттеу үшін өлшеуіш өлшегішті пайдаланыңыз.

III. Процесс параметрін басқару

1. Температура және қысым

1.1. Шикізаттың балқыма ағынының индексіне сәйкес экструдердің температура аймақтарын орнатыңыз: 1-аймақ: 160-170°C, 2-аймақ: 180-190°C, қалқан басы аймағы: 200-210°C. Балқыма қысымын 15-25 МПа арасында тұрақтандыру керек.

1.2. Қалыптағы тым жоғары өзек температурасы (> 220°C) ішкі қабырғаның кедір-бұдырына әкеледі; жылу тасымалдағыш май айналымы жүйесі арқылы нақты бақылау қажет.

2. Салқындату және тасымалдау

2.1. Вакуумды калибрлеу ыдысындағы судың температурасын 10-20°C аралығында бақылаңыз. Кенет салқындатудан туындаған кернеулі крекингтің алдын алу үшін бүріккіш салқындату резервуарында кезеңді салқындату (температура айырмашылығы ≤ 10°C) пайдаланыңыз.

2.2. Тасымалдау жылдамдығын экструзия жылдамдығымен синхрондаңыз (қате ≤ 0,5%). Құбырдың біркелкі созылуын қамтамасыз ету үшін шынжыр табанды тартудың тарту күші ≥ 5 тонна болуы керек.

IV. Сапаны бақылау және ақауларды жою

1. Беттік ақауларды жою

1.1. Кедір-бұдыр бет: бітелген су арналарын немесе калибратор жеңінде біркелкі емес су қысымын тексеріңіз; саптамаларды тазалаңыз және тепе-теңдікке жету үшін ағын жылдамдығын реттеңіз.

1.2. Ойықтар/толқындар: қалып ерініндегі қоспаларды тазалаңыз; вакуумдық калибрлеу цистернасындағы теріс қысымды реттеу (-0,05 ~ -0,08 МПа); қажет болса, экран бумасын ауыстырыңыз.

2. Өлшемдік дәлдікті қамтамасыз ету

Құбырдың сыртқы диаметрін (төзімділік ±0,5%) және қабырғасының қалыңдығын (төзімділік ±5%) 30 минут сайын өлшеңіз. Мәндер стандарттардан асып кетсе, қалып аралығын немесе тасымалдау жылдамдығын реттеңіз.

3. Біркелкі емес қалыңдық, салбырау және сопақтық мәселелеріне арналған шешімдер

3.1. Біркелкі емес қалыңдық мәселесі

3.1.1 Қалыптарды калибрлеу және реттеу

A. Матрицаны орнату кезінде қалып ерні мен оправка арасындағы қатаң концентритті қамтамасыз етіңіз. Болттарды сағат тілімен біртіндеп бұраңыз, содан кейін локализацияланған кернеуден туындаған эксцентрикті болдырмау үшін оларды бір айналыммен босатыңыз.

B. Қабырғаның қалыңдығын реттейтін болттарды қалып шетіне реттеңіз. Әрбір реттеуден кейін ауытқу аймақтарын жылдам анықтау үшін құбырдың сыртқы бетіндегі бағытты май қаламымен белгілеңіз.

C. Қоспалардың балқыма ағынына кедергі келтірмеу үшін қалып ерінінің ішіндегі 0,5-1 см аумақтағы күйген материал шөгінділерін жүйелі түрде тазалаңыз.

3.1.2 Процесс параметрін оңтайландыру

A. Экструдер балқымасының қысымын 15-25 МПа арасындағы бақылаңыз. Қабырға қалыңдығының ауытқуын тудыратын мерзімді ауытқуларды болдырмау үшін тасымалдау жылдамдығын экструзия жылдамдығымен (қате ≤ 0,5%) синхрондаңыз.

B. Калибратор гильзасы мен қалып ерні арасындағы қашықтықты ≤ 5 см етіп реттеңіз. Біркелкі салқындатуды қамтамасыз ету үшін бүріккіш салқындату резервуарындағы саптама бұрыштары мен су шығару қысымын теңестіріңіз.

3.1.3 Нақты уақытта анықтау және түзету

A. Салқындатқыш су ыдысының алдында үлгілерді кесіңіз. Тесік бұрғылау машинасымен көп нүктелі анықтау әдісін (мысалы, 8 нүктелік әдіс) пайдаланыңыз және қалып аралығын реттеуге көмектесу үшін нониус штангенциркульін пайдаланыңыз.

B. Тасымалдау жылдамдығын немесе саңылаулардың ашылуын түзету үшін оны автоматты кері байланыс жүйесіне байланыстырып, нақты уақытта сыртқы диаметрді бақылау үшін лазерлік диаметр өлшегішін біріктіріңіз.

3.2. Салбырау (балқыма) мәселесі

3.2.1 Температура мен салқындатуды бақылау

A. Балқыма температурасын төмендетіңіз (әдеттегі процестерден 10-15°C төмен). Қалыптың ішкі температурасын ≤ 220°C деңгейінде тұрақтандыру үшін жылу тасымалдағыш май айналымы жүйесін пайдаланыңыз.

B. Бүріккіш салқындату резервуарындағы температура айырмашылығын кезең-кезеңімен бақылауды жүзеге асырыңыз (≤ 10°C). Балқыманың қатаюын жеделдету үшін вакуумды калибрлеу ыдысындағы теріс қысымды -0,05 ~ -0,08 МПа дейін арттырыңыз.

3.2.2 Жабдықты және процесті жетілдіру

A. Ағын арнасының дизайнын оңтайландыру, балқыма қолдауын жақсарту және жергілікті күйреуді болдырмау үшін спиральды дистрибьюторды пайдаланыңыз.

B. Калибратор жеңінің су шығару қысымын реттеңіз (қате ≤ 5%). Салқындату уақытын ұзарту үшін тасымалдау жылдамдығын номиналды мәннен 50%-дан төменге дейін азайтыңыз.

3.3. Сопақшалық мәселесі

3.3.1 Гравитацияны өтеу және калибрлеуді оңтайландыру

A. Көп нүктелі түзету роликтерін орнатыңыз (әр 2 метр сайын бір жинақ). Роликтің қысымын реттеу және құбырдағы күштерді теңестіру үшін гидравликалық қысымды пайдаланыңыз.

B. Калибратор жеңінің су шығару қысымын реттеңіз (қате ≤ 5%). Дөңгелектігін қамтамасыз ету үшін вакуумды калибрлеу цистернасынан біркелкі сорумен үйлестіріңіз.

3.3.2 Процесс параметрін реттеу

A. Сопақшалықты тудыратын балқыманың біркелкі емес жиырылуын болдырмау үшін оправкаға аймақтарға бөлінген қыздыруды орындаңыз (қате ±2°C).

B. Деформацияны тудыратын локализацияланған біркелкі емес қарсылықты болдырмау үшін калибратор жеңінен, тіреу тақталарынан немесе тығыздағыш сақиналардағы қоспаларды тексеріңіз және тазалаңыз.

Егер сізге қосымша ақпарат қажет болса, Ningbo Fangli Technology Co., Ltd. егжей-тегжейлі сұрау үшін хабарласуға шақырады, біз сізге кәсіби техникалық нұсқаулықты немесе жабдықты сатып алу бойынша ұсыныстарды береміз.
